儀器化落錘沖擊試驗機測控系統由編碼器、A/D數據采集系統、數據分析系統等組成，儀器化落錘沖擊試驗機控制器采用較新ARM嵌入式系統，放大器、A/D轉換器等各器件均采用較新技術，具有高精度、高分辨率特點。操作方便，標定簡單，大大提高工作效率。

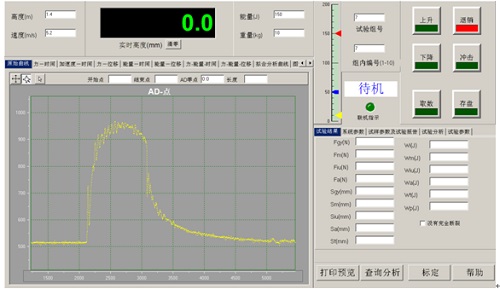

儀器化落錘沖擊試驗機通過串口與微機相聯，組成微機測控系統。該系統數據處理速度快，精度高，使用者操作方便、靈活。原始曲線、力－時間、力－位移、能量－時間、能量－位移、分析曲線6種曲線顯示。多達10個曲線的成組曲線對比顯示。計算結果包括屈服力、較大力、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力等四個力值；屈服位移、較大力位移、不穩定裂紋擴展起始位移、不穩定裂紋擴展終止位移、總位移等五個位移；較大力能量、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量、總能量、裂紋形成能量、裂紋擴展能量等五個能量；C1、C2、C3、C4等四個韌性斷面率共20個結果。
|
